5. 零部件清单

零件清单菜单

5. 零部件清单

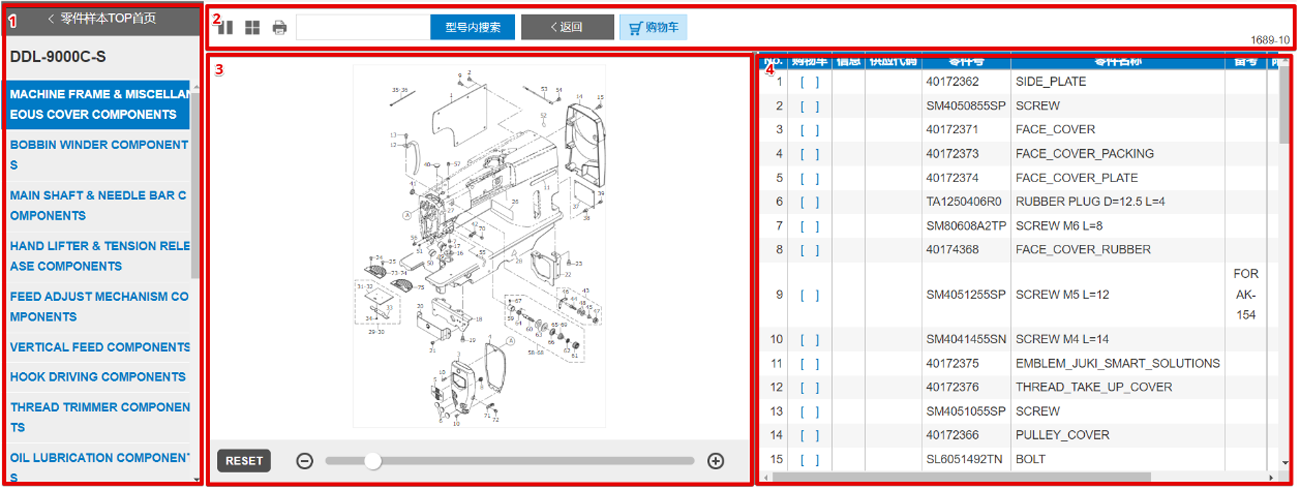

零部件清单内的功能由以下4部分构成。

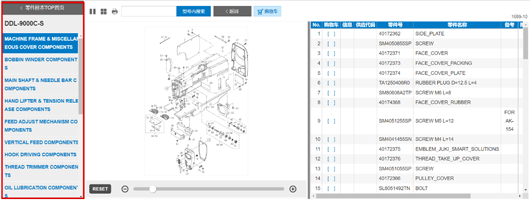

1. 网站菜单
2. 上部菜单
3. 插图
4. 清单

5-1. 网站菜单

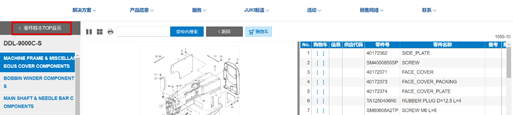

1）零件样本TOP首页（跳至零部件清单首页）

返回零部件清单首页。搜索条件、搜索结果将被全部清除。从搜索结果跳转至零部件清单后，要重新返回搜索结果时，请使用上部菜单的「返回(前画面)」按钮。

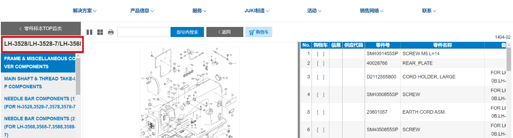

2）型号名称

显示型号名称。长型号名称会滚动显示。

点击型号名称，滚动会停止，可确认全部型号名称。

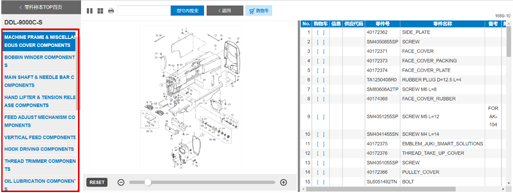

3）目录

显示各部位的页面一览表。点击即跳转至各页面。

5-2. 上部菜单

1）切换分割方向

可切换插图及清单的分割方向（横向分割/纵向分割）。

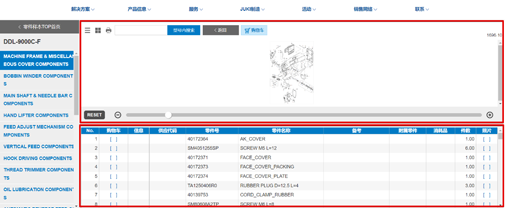

①按一次，插图及清单会水平方向分割。

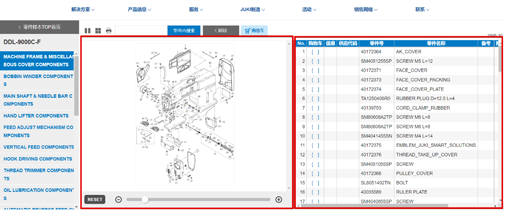

②再按一次，即恢复原来的垂直方向分割。

2）缩略图显示

零部件清单的目录（各部位一览表）缩略图显示。

3）PDF输出（打印）

可将零部件清单按PDF格式输出。PDF文件可以保存、打印。

③选择「打印当前的页面」「打印整本（全部型号）」中的一个。

打印当前的页面	创建当前打开页面的插图及清单的PDF。
打印整本	创建当前打开型号全部页面的PDF。

④用各选项卡打开PDF文件。请通过PDF功能进行下载·打印。

4）型号内搜索

可在显示的型号内搜索零部件。可按照品号・零部件名称或其中的一部分搜索。连字符输入或不输入均可。

①在搜索窗口中输入品号或零部件名，点击「型号内搜索」。

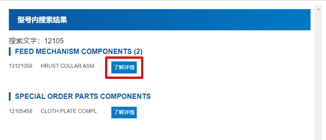

②点击搜索结果的「了解详情」，即跳转至相应页面。

5）返回

点击插图上部「返回」按钮，即返回阅览零部件清单之前浏览的画面。如果是在TOP中搜索的，则保持TOP画面中的搜索结果并返回。点击网站菜单的「零件样本TOP首页（至零部件清单TOP）」，搜索结果即被清除，敬请注意。

6）我的列表

可移动到我的列表。关于我的列表，在「6.我的列表」详细说明。

5-3. 插图

显示零部件的展开图。画面的操作方法如下。

操作	说明
放大	将下部滑动条向+方向拉动、或将鼠标滚轮向上方转动
缩小	将下部滑动条向-方向拉动、或将鼠标滚轮向下方转动
RESET（初始显示）	滑动条左侧的「RESET」按钮
纵方向移动	操作右侧的滚动条、或拖拽操作
水平方向移动	拖拽操作

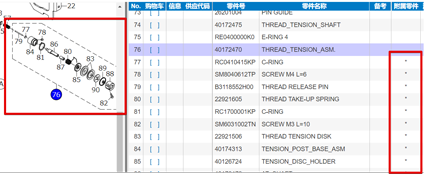

画面右侧清单部分会高亮显示选择的零部件链接编号。高亮显示有以下3种。

种类	说明
蓝色（闪烁）	在清单中选择了品号时
红框	在清单中追加到我的列表里时
黄色	鼠标越过插图的编号时

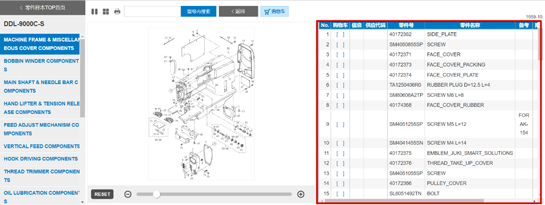

5-4. 清单

1）No.

与插图链接的编号。

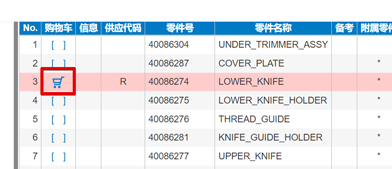

2）我的列表

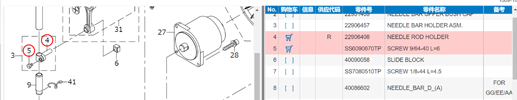

点击[　]，即附带我的列表标记，可将零部件放入我的列表。
附带我的列表标记后，插图的编号即变为红色高亮。

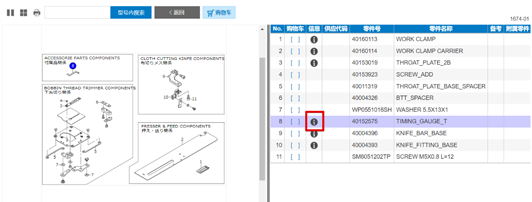

3）信息

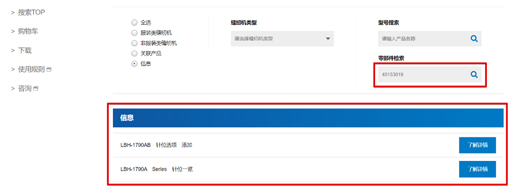

如果显示此图标，会有有关的零部件的信息，请务必确认。点击后跳转到相应的信息。如果有多个相应的信息，会在如下的信息搜索画面中显示相应的信息。
相关信息在「5-5.信息」详细说明。

4）供应代码（供应区分）

标记	详情
R	已变更为新零部件
D	结束销售的零部件

点击「R」则在其他窗口中显示替换信息。

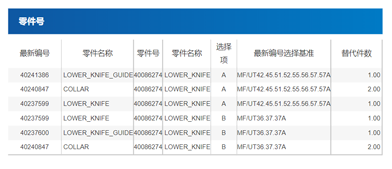

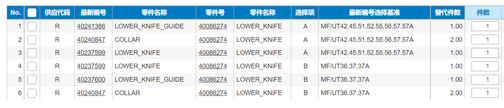

显示项目如下。

项目	详情
最新编号	零部件如有替换，会自动显示最新品号。
零件名称	最新品号的零部件名。
零件号	如有零部件的替换，会显示替换前的旧品号。
零件名称	为(旧)品号的零部件名。

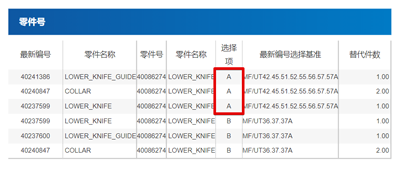

选择项	从多个中选择替换零部件时，会显示英文字母作为选择项。如果有相同英文字母则要全选。
最新编号选择基准	显示选择替换时的选择基准。
替换件数	每组替换零部件所必要的数量。
