特点
High Productibity
高等级的超高速搭载,通过提高面积生产性实现高效率生产
引以自豪的高等级105,000CPH*的超高速搭载,一边节省空间,
一边通过提高面积生产性,实现高效率生产。
*行星P20S贴装HEADx2的情况
行星P20S贴装HEAD/匠HEAD,可以根据匹配的各个特点进行选择
NEW行星P20S贴装HEAD
行星P20S贴装HEAD由20个可连续吸取的吸嘴构成,实现0201极小零件稳定吸取的可靠性。
匠HEAD
通过激光实现高精度识别的匠HEAD,可根据贴装零件的高度,改变贴装头的高度。
无论是极小零件还是大型零件,都能以最合适的高度,实现高速贴装。
供料器安装数新突破
供料器可安装数最多可达160把*。
后续生产使用的供料器可预先放置在台车上,
大幅缩短替换时间,实现生产准备的简略化和效率化。
*详情请垂询
NEW追求使用更便捷的New User Interface
可以凭直觉操作的智能手机操作感,完全考虑用户体验的配色以及容易看清的深色主题画面。另外在首页配置了高优先度的功能。
是一款追求使用便捷的新型操作触摸屏。

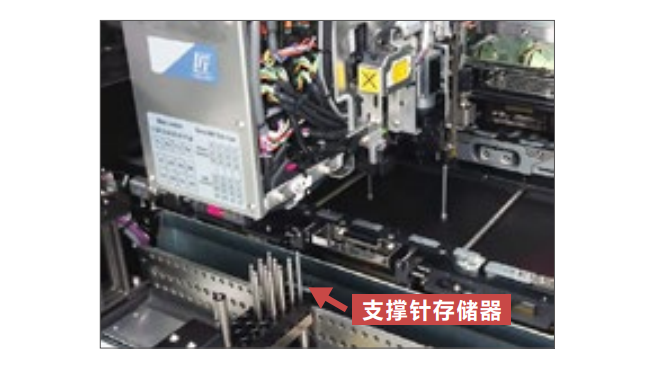

High Flexibility

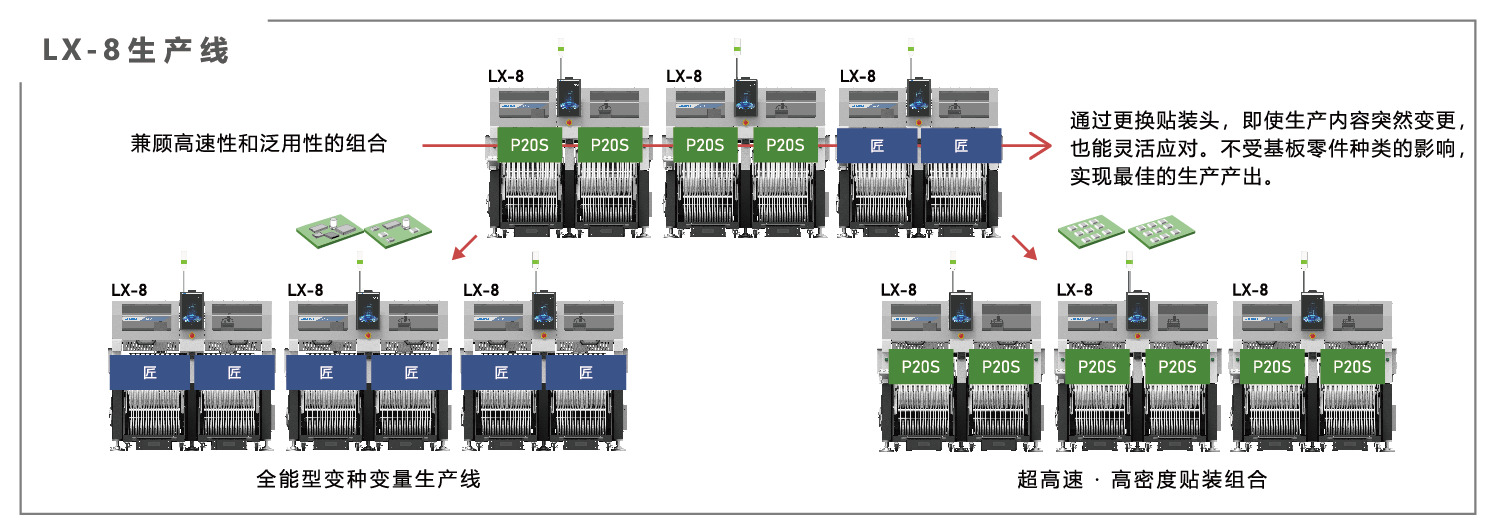

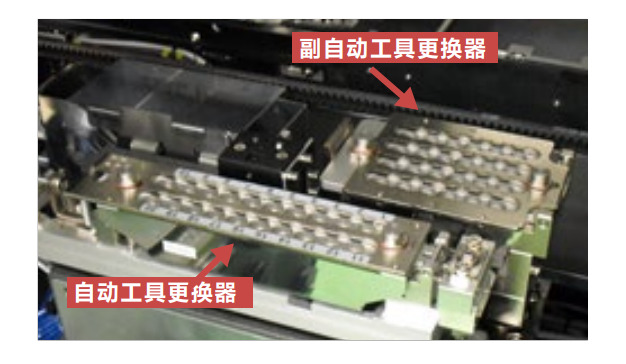

贴装头更换
LX-8可更换贴装头。
无需变更产线布局,只需配置最合适的贴装头,即可灵活地实现变种变量生产。
灵活地组合贴装头
客户自己就可以更换贴装头。灵活地应对生产基板变化。

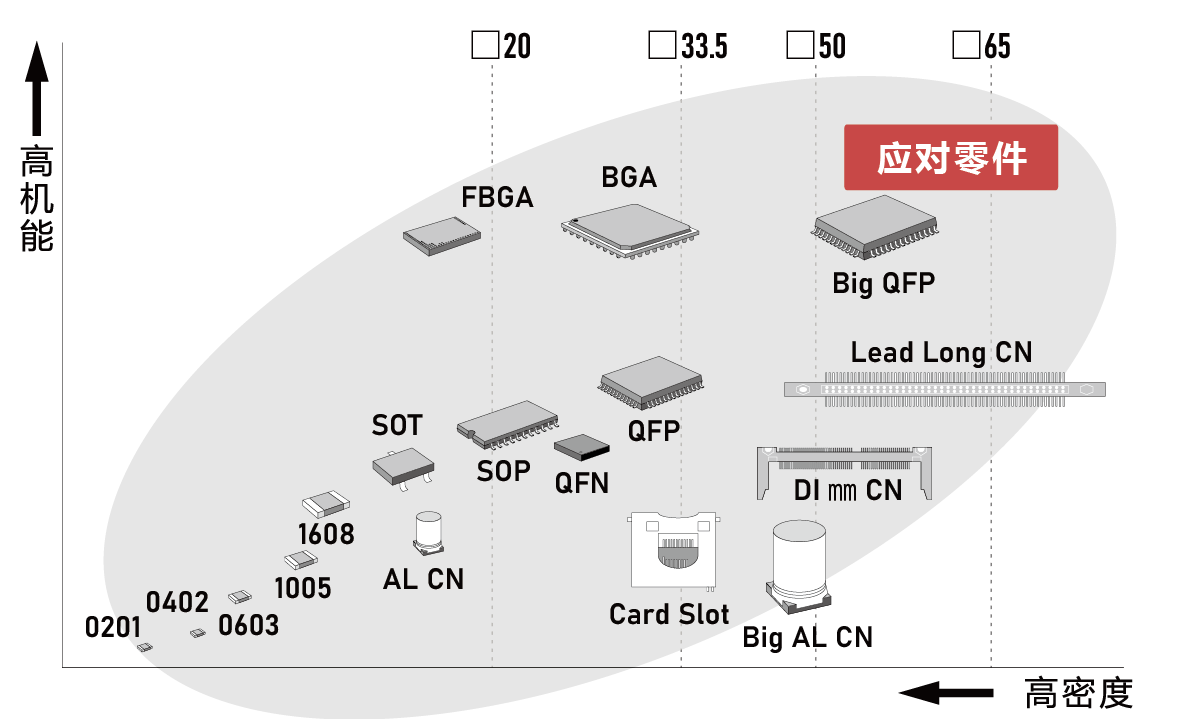

广泛应对各种零件
可应对的零件尺寸为0201*~□65mm,也可至10×90mm。
零件最大高度为25mm,可广泛应对各种零件的贴装。
*详情请垂询
大型零件也可用托盘供料
通过使用可使贴片机主体的贴装头直接从托盘吸取零件的托盘服务器TR8,贴装头可以直接吸取连接器等异形零件、较重的零件。
最适合LED贴装
行星P20S贴装HEAD即使是连续贴装,也可以稳定地进行识别,所以对于LED灯的生产,也可实现高品质的贴装。
High Quality

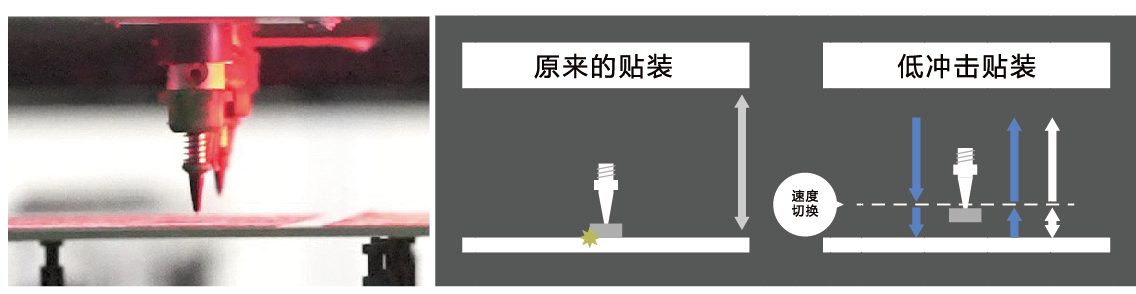

低冲击贴装实现高品质生产
通过将贴装时Z轴下降/上升速度分为两个阶段,在零件接触基板时降低冲击,做出低冲击动作。
贴装时的冲击减少,实现高品质贴装。
NEW行星P20S贴装HEAD

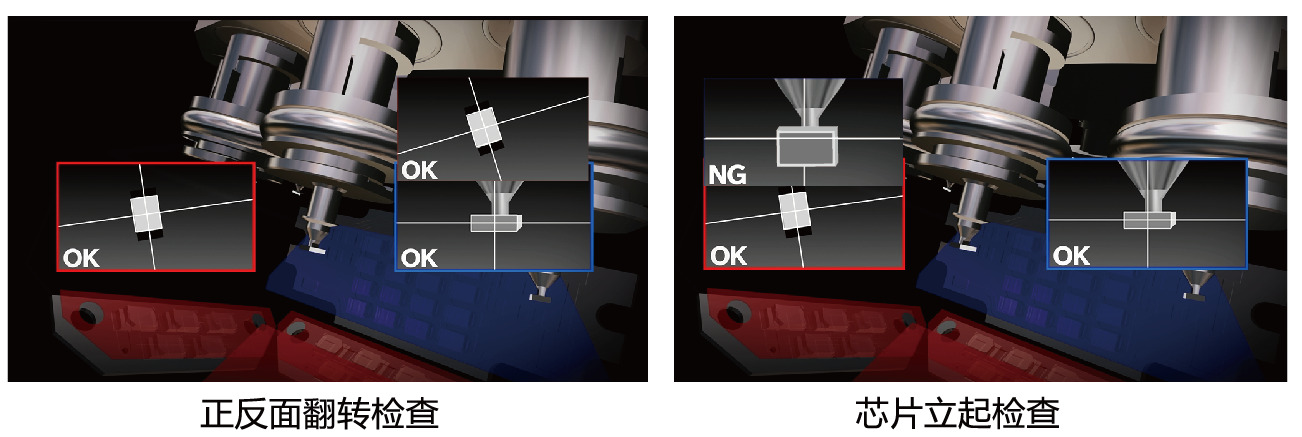

丰富的检查项目
行星P20S贴装HEAD可以检查出零件正反面翻转、芯片立起、元件缺失。实现极小零件的高品质贴装。另外还可以通过吸取位置自动补正功能,自动补正零件的吸取位置,提高吸取率。

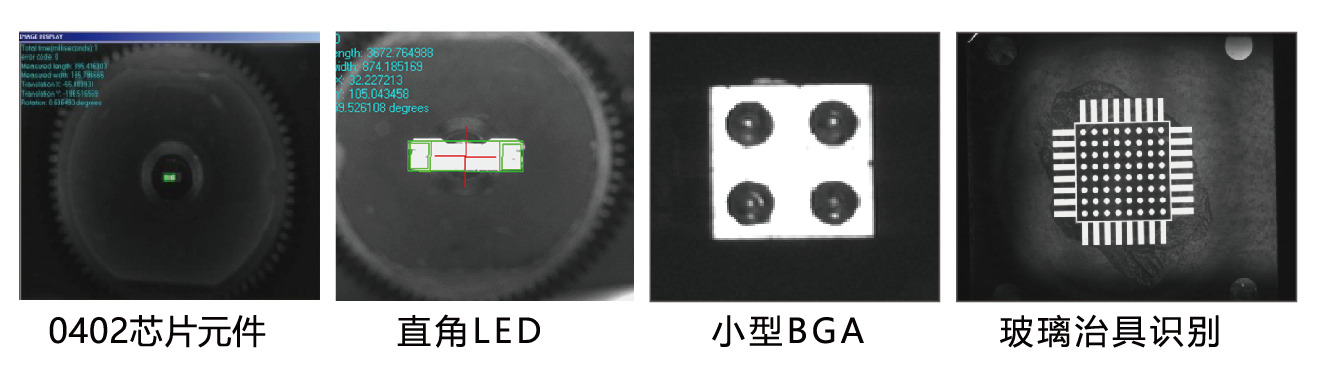

新构造相机识别的高精度贴装
通过新构造的同轴照明识别技术,可以拍摄更为鲜明的图像,实现高精度贴装识别。
匠HEAD

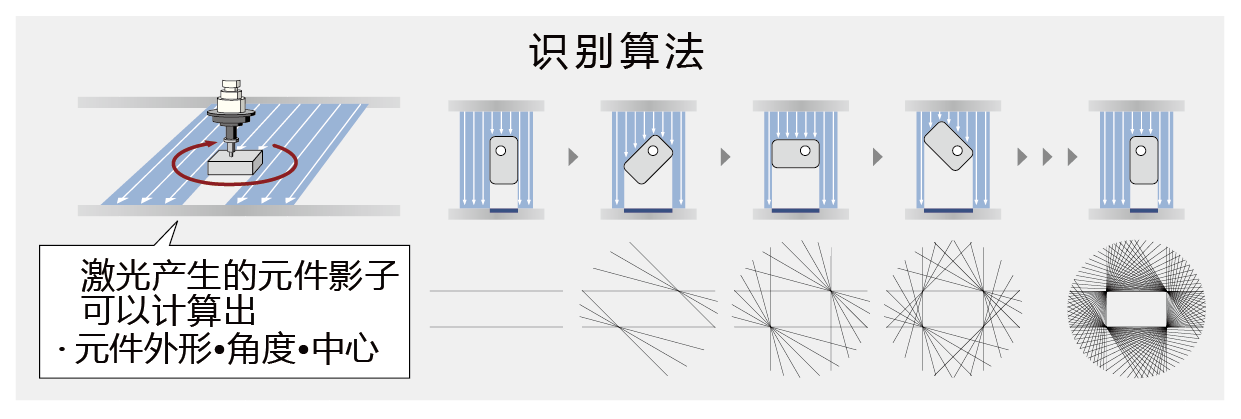

JUKI引以为傲的激光识别技术,实现高速 · 高精度的识别
可以识别各种各样的零件形状。小至极小零件03015,大至□50mm,SOP、QFP、BGA等。
激光功能不被电极的形状、光泽等的偏差所影响,实现稳定的识别和贴装
缩短VCS图像识别时长
通过采用图像处理程序库HALCON,大幅缩短VCS的图像识别时长。
不仅可识别芯片,大型零件的高速识别、贴装也可实现。

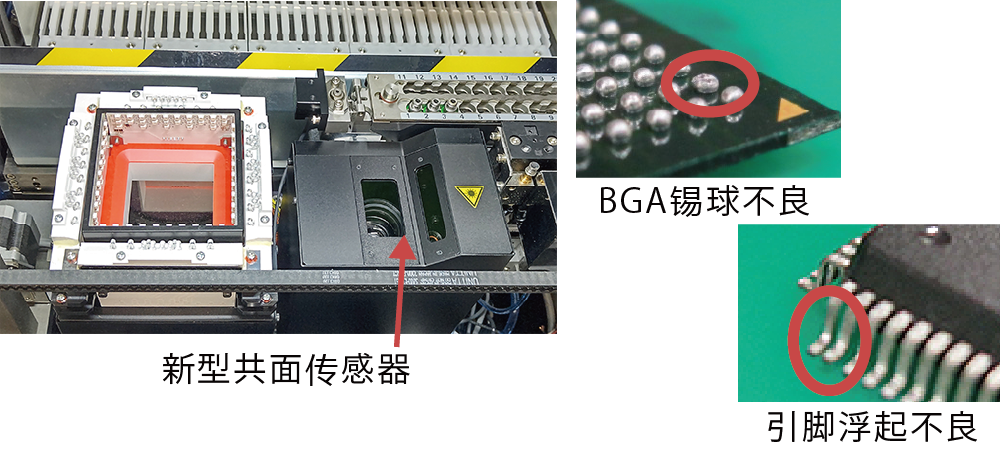

NEW新型共面传感器
图像识别和共面传感器检查同时进行,大幅改善节拍*。共面性(coplanarity, 面均一性)的检查高精度且高速度,由此防止不良元件搭载,产品的可靠性更上一层楼。
*详情请垂询

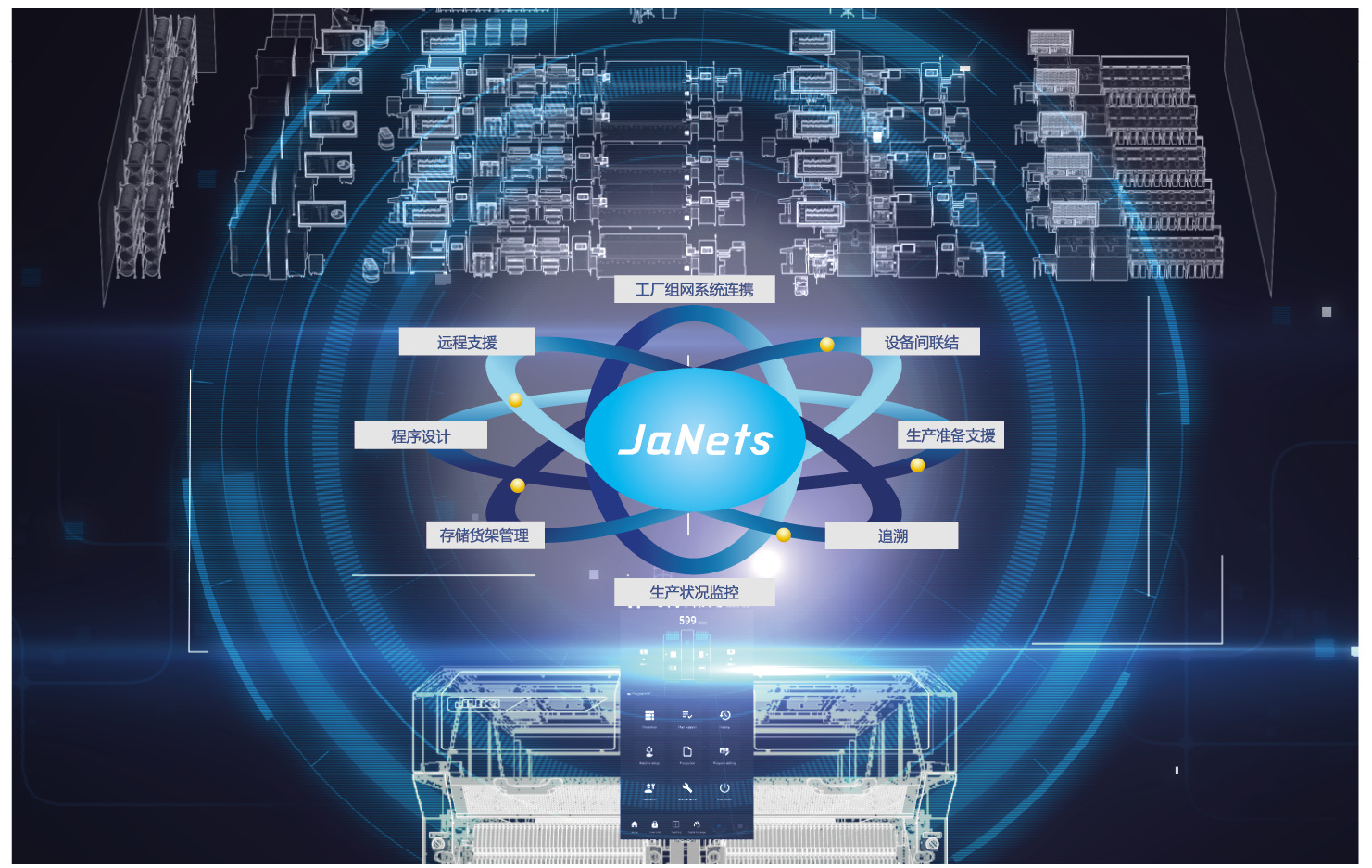

系统协作相关
贴装综合软件JaNets和通过使用JaNets与连接的系统进行协作、监控生产状况、仓储管理、远程支援等有助于提高整个工厂的生产效率。
另外根据IFS-NX选项、追溯性和零件误安装防止功能等、实现高质量的生产。
规格
高速柔性多功能贴片机 LX-8 | |||||||
---|---|---|---|---|---|---|---|
P20S*¹×P20S*¹ | P20S*¹×匠 | 匠×匠 | |||||
基板尺寸 | 最小 | 50×50mm | |||||
1 次搬送 | 410×400mm | ||||||
2 次搬送*¹ | 810×400mm*² | ||||||
零件高度 | 3mm | 25mm | |||||
零件尺寸 | 最小 | 0201*¹ | 03015 | ||||
最大 | □5 ㎜ | □65 ㎜ /10 ㎜ ×90 ㎜ /50 ㎜ ×75 ㎜ | |||||
零件搭载速度( 最佳条件) | 105,000CPH | 99,500CPH | 94,000CPH | ||||
零件搭载精度 | ±40μm(Cpk ≧1) | ±35μm (Cpk ≧1)*³ | |||||
元件安装数量 | 卷带最大安装数 | 136支 | 148支 | 160支 | |||
托盘最大品种数*⁴ | _ | 30种 | 60种 | ||||
电源 | 三相 AC200V (标准) AC200V ~ AC415V (变压器可选时) | ||||||
视在功率 | 2.49kVA | ||||||
使用空气压 | 0.5±0.05MPa | ||||||
空气消耗量( 标准状态 ) | 50L/分(ANR) | ||||||
外观尺寸 (W×D×H)*⁵ | 1,600 ㎜ ×1,924 ㎜ ×1,440 ㎜ | ||||||
本体重量 | 2,400kg以下 |
*1 详情请咨询
*2 工厂出货时选择
*3 激光识别的情况
*4 TR8SR的场合
*5 纵深D不包含显示器、搬运高度H 为900mm时不包含信号灯。
