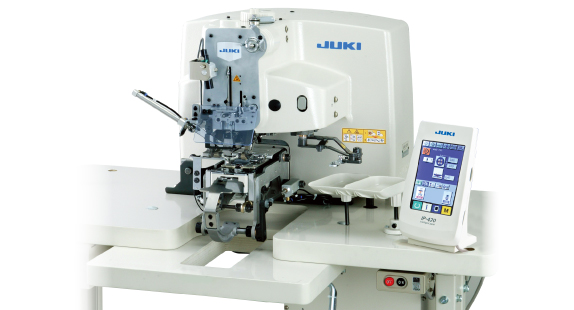

产品概述
产品功能

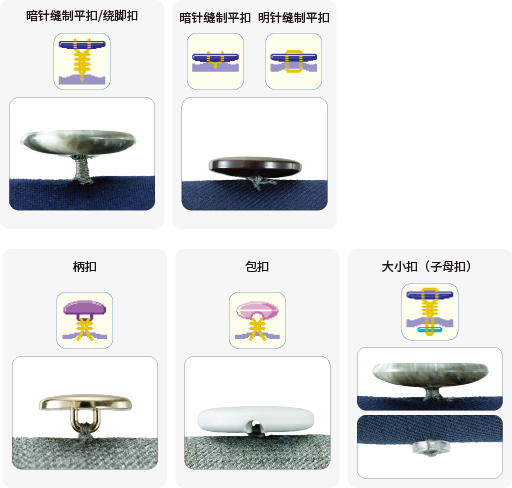

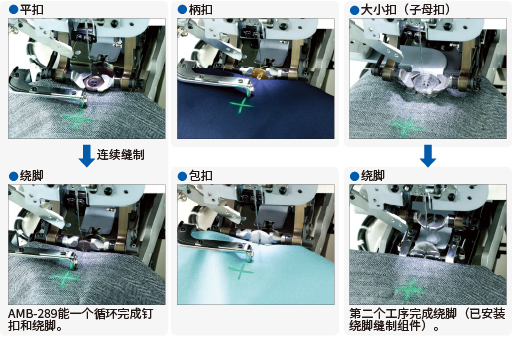

一台机器可进行平扣、柄扣、包扣和大小扣(子母扣)的缝制
- AMB-289增添了大小扣(子母扣)的缝制,扩大了应用范围。
- 缝制方法和缝制形状都可以通过操作面板轻松重置。
- 通过采用操作人员侧的Y送布,纽扣侧的X-Y送布,以及摆针的独立驱动方式,可应对纽孔数不同(外侧纽扣四孔和内侧纽扣二孔)的纽孔缝制。

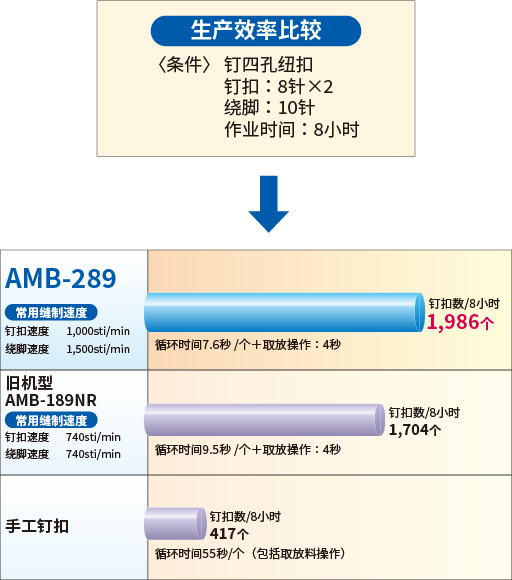

缩短循环时间,提升生产效率
- 提高了缝制速度,显著提升了生产效率。
- 与手工作业相比,AMB-289的生产效率提高了5倍。

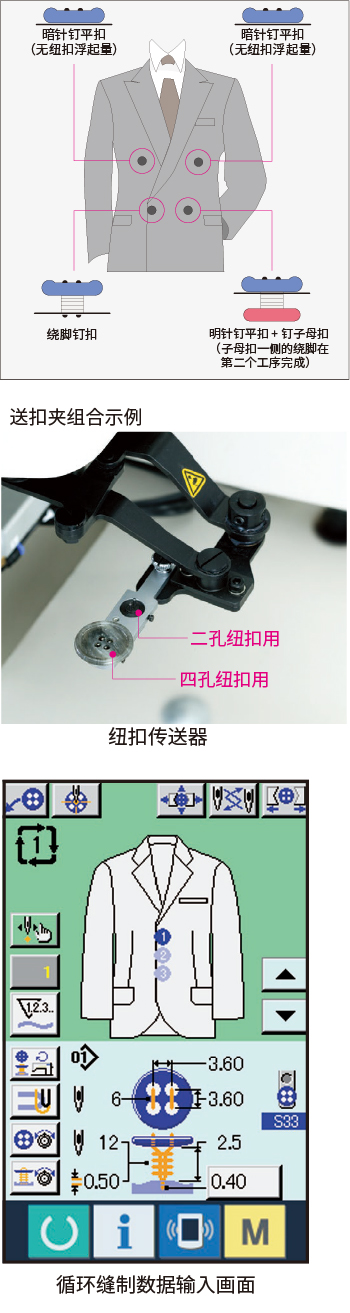

循环缝制
- 可以应对需要不同钉扣工序的双排扣西装的连续钉扣。
- 操作面板上可以设置/编辑循环缝制数据,以及以图形方式显示缝制项目(纽扣数量、钉扣位置和钉扣顺序)。
- 纽扣传送器可在一个缝制循环中传送两种不同的纽扣。

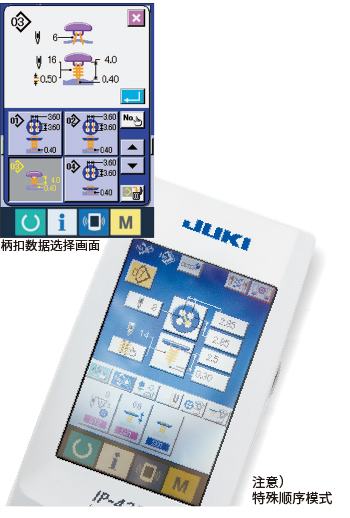

操作性出色的彩色操作面板IP-420D
- 操作面板为触摸式液晶显示屏。清晰的图形显示,设定或修改缝制数据更简便。
- CompactFlash™卡可用于存储和传输缝制数据。因此一家或多家工厂的缝纫机能够共享数据。除CompactFlash TM外,缝纫机本体还标配有USB连接器。因此,使用USB闪存驱动器或读卡器可以通过各种记忆媒体(如软盘、SmartMedia、CompactFlash和SD卡)存储和传输缝制数据,从而使工厂或承包工厂的缝纫机可以使用相同的缝制数据进行缝制。

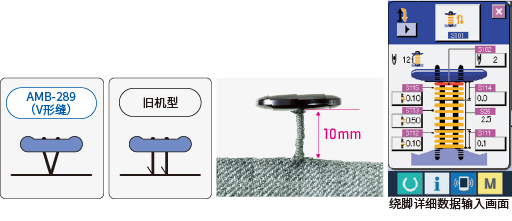

AMB-289可实现高质量的绕脚工序
- AMB-289在缝制四孔纽扣时,将布端绕脚位置固定在一个预设位置,就像手工缝制的一样(V形缝)。这样衣服反面的缝迹很整齐,绕脚结节点也集中在一个位置。从而提高了缝制质量。
- 可以通过操作面板的输入画面微调绕脚数据,以提高缝制质量。绕脚的重点就是调整上部分和下部分绕脚的分配量,以防止纽扣不稳定和歪斜。
- 绕脚高度最大可调整至10mm。

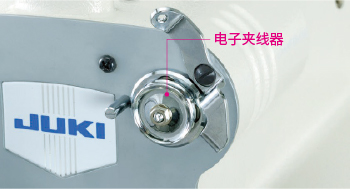

专用电子夹线器(电子面线张力控制系统)
- AMB289采用专用的电子夹线器,进一步提高了反应能力,可在更换布料时进行精细的张力设定。
- 可在操作面板上单独设定钉扣和绕脚时的面线张力。
- 可存储每个图案的缝制条件。每个图案都可以精确再现所需的缝制条件。
基本性能
提高缝制质量的卓越性能
- 可根据所用面料或线,对面线残留长度进行调整。可有效防止起缝时的脱线。
- 无需使用钉扣的专用线。可根据面料使用一般的棉线和斯潘线。
可以使用500~170dtex(#60~ #30CA)的线型号。确保应对不同的工序。 - 在最合适的位置切线,使面料上的线头最短。
- 采用防松线功能,可确保最后一针处的打结牢固可靠。
- 可在操作面板上设定0至3针的力针,以增加钉扣强度。
- 绕脚量扩大到5mm,确保在针织等柔软面料上的绕脚很稳固。
- 送布精度高达0.05mm(一些点为0.1mm)。以保证正确的落针位置和绕脚量。
配置了提高操作性的新功能
显著减少油污问题
由于无需供油,因此不会产生机油飞散等油污问题。显著减少了缝制产品被油污沾染的问题。
* 有些机械装置需要定期润滑。大幅降低振动和噪音
采用摆针机构,可以显著降低绕脚过程中产生的振动和噪音。
标配了纽扣传送器
- 标配纽扣传送装置,操作人员可以在重叠式作业中放置下一个纽扣。

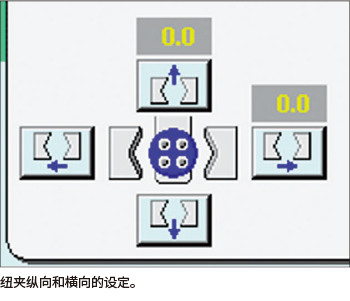

- 可在操作面板上轻松调整纽扣传送器和纽夹之间的送扣位置。无需工具。
采用LED灯
AMB-289标配LED手灯和标记灯。缝制区域比用白炽灯的旧机型更明亮,更清晰。LED灯使用寿命长。选购的标记灯可用于明线钉扣。
便利的手动皮带轮
手动皮带轮设置在机头顶部。便于操作人员查看落针点。
可以使用旧机型上纽扣传送器的零件
可以继续使用AMB-189NR(带纽扣传送器的旧机型)上的定位销、四孔和两孔送扣夹。
* AMB-289需要柄扣、包扣和金属扣的专用定位销(选购件)。安全性设计
- 采用了纽夹上没有纽扣时无法启动机器的安全设计。
- 如果在电源打开时机头倾斜,安全开关会自动关闭机器,即使踩下踏板或按下膝动开关,机器也不会运转。

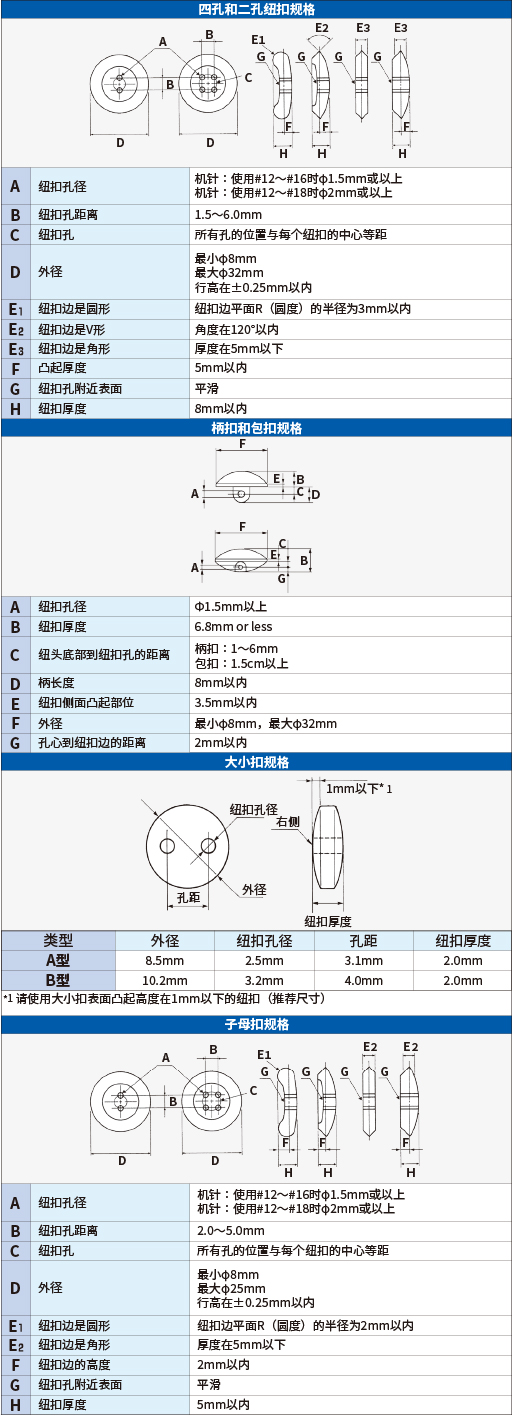

适用纽扣条件
规格
产品型号 | AMB-289 | |||
---|---|---|---|---|
缝迹类型 | 单线环缝 | |||
缝制速度 | 最大缝制速度 | 1,800sti/min*(绕脚),1,200sti/min*(钉扣) | ||
常用缝制速度 | 1,500sti/min*(绕脚),1,000sti/min*(钉扣) | |||
用途 | 各种纽扣的缝制(机器钉扣) | |||
纽扣尺寸 | 不绕脚的钉扣:φ8~φ38mm 子母扣:φ8~φ25mm 绕脚的钉扣:φ8~φ32mm |
|||
用于设置基本形状设定的显示屏 | 纽扣孔距离:1.5~6.0mm(幅度为0.1mm) 交叉针数:2~64(幅度为2) 绕脚高度:0,1.5~10.0mm(幅度为0.1mm) |
|||
机针 | ORGAN SM×332EXTLG-NY(标准机针),(出厂时#14)#12~#18 | |||
线 | 斯潘线/棉线500~170 dtex(#60~#30CA) | |||
挑线杆 | 挑线 | |||
针杆行程 | 60.0mm | |||
摆针装置 | 步进马达驱动 | |||
送布系统 | 步进马达驱动 | |||
自动提升装置 | 步进马达驱动 | |||
送布系统 | 气动驱动 | |||
切线装置 | 气动驱动 | |||
面线张力调整 | 电子夹线器(专用电子面线张力控制系统) | |||
输入数据数 | 最多99种图案 | |||
循环缝制图案数量 | 登记图案数量:20(一个循环有30种图案) | |||
操作面板 | 彩色液晶触摸操作面板:IP-420D | |||
纽扣传送器 | 标准配置 | |||
产品计数 | 标配(上/下方式) | |||
供油方式 | 无供油 * 需要定期润滑。 |
|||
电源要求和耗电量 | 单相200~240V,三相200~240V/400VA | |||
气压和耗气量 | 0.5MPa(5kgf/cm²),11dm³/min | |||
尺寸 | 600mm(宽)×600mm(深)×400mm(高) | |||
重量 | 机头:65kg,电子控制箱:13kg |
*“sti/min”代表“针/分钟”。
*CompactFlash™或CFA规格兼容记忆媒体。
*CompactFlash™是美国SanDisk Corporation的注册商标。
*其它公司名称和产品名称/品牌名称均为各自公司的商标或注册商标。
