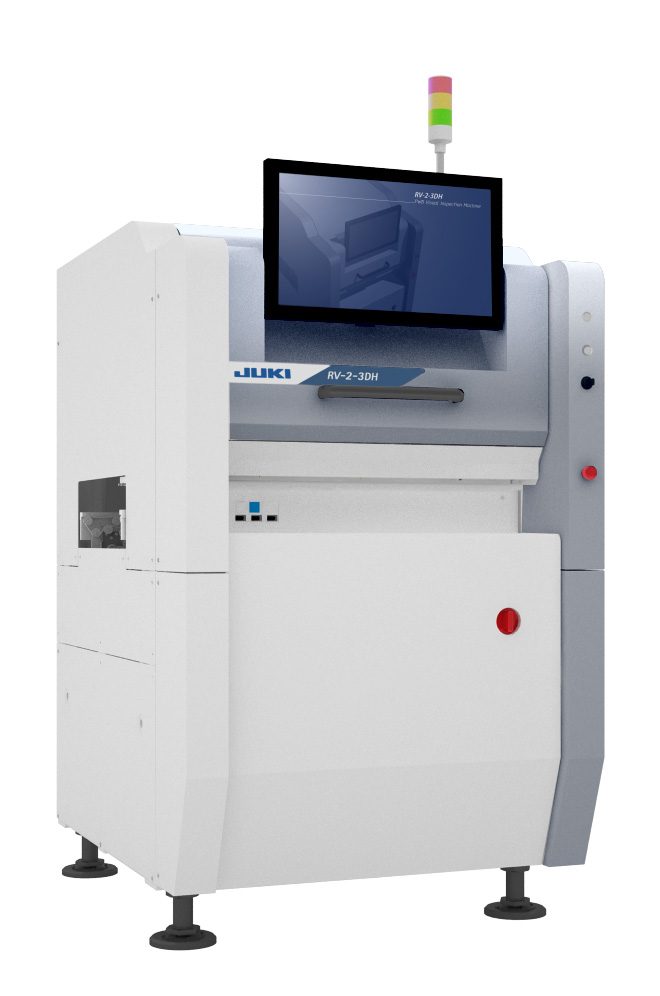

实现了显著的高速化和高精度化 3D基板外观检查机「RV-2-3DH」新发售

JUKI、作为RV(检查机)系列的3D高速模型机、3D基板外观检查机「RV-2-3DH」于2018年12月10日起开始对海内外销售。通过检查速度的高速化和高精度化,实现了实装工序全体的生产性和品质的提高。
「RV-2-3DH」是检查基板制造厂生产的「印刷基板」的设备。通过重复检查精度高的高水平的3D检查,检测出安装在基板上的元件的不良、防止不良基板的流出。
这台设备采用了1,200万像素的高像素相机,一次摄像的视野从30×30mm扩大到48×36mm,实现了比以往设备的视野扩展192%。并且,通过采用JUKI独自的高速图像处理运算法,实现了同级别最快的61.8c㎡/秒的检查速度。另外,高分辨率5μm镜头(选项)的采用、智能手机以及精密器械等使用的0.2mm×0.1mm尺寸的超小型元件的検査也成为可能。
不仅如此,通过使用实装统合系统「JaNets」(软件/选项),可对检查结果、良品・不良数等的检查情报进行外部输出。为实时把握基板生产的进度状况、提高生产性和品质作出贡献。

进行摄像数据的获取以及运算处理的图像处理板也高速化了,此外,包括本机在内的RV系列,除了印刷基板生产的检查以外,汽车电子元件、医疗器械元件、电子设备等各种测定、外观检查方面的用途也可活用,实现了人工目测自动化、省人化和品质的提高。
JUKI的面向实装工序全体的生产性提高、自动化、省人化、效率化的「JUKI Smart Solutions」提案,致力于服务客户。

特长

(1)通过高像素相机以及JUKI独自的高速图像处理运算法,检查速度实现高速化

采用1,200万像素的高像素相机,一次摄像视野尺寸比以往设备扩展了192%。并且通过高速图像处理板、高配置电脑以及JUKI独自的高速图像处理运算法,检查速度实现了同级最快的61.8c㎡/秒。※
※照相机解析度为12μm时

(2)通过高分辨率镜头提高检查精度

通过安装高分辨率5μm镜头(选项),不仅可对应下一代成为主流的0.2×0.1mm尺寸的元件的检查,同时,即便是高密度、紧密邻接的贴装,也能实现高精度检查。

(3)两种检查编程模式

制作检查程序可选择「模板模式」和「过程模式」两种。
模板模式可一键简单地制作程序,大幅度缩短编程时间。而面向高级者的过程模式,则可自由地编辑内部算法和构成,不论特殊要求的检查设定,还是客户自己的检查设定和特殊元件的精度测定都可以灵活对应。

(4)也可对应测定、外观检查用途

通过过程模式的应用和活用,不仅在电子基板制造厂,各种工厂的测定・外观检查用途也可利用。从加工元件、冲压元件等的平面度检查、间距检查开始,实现了人工目测检查的自动化、省人化和品质的提升。

发售日

2018年12月10日
